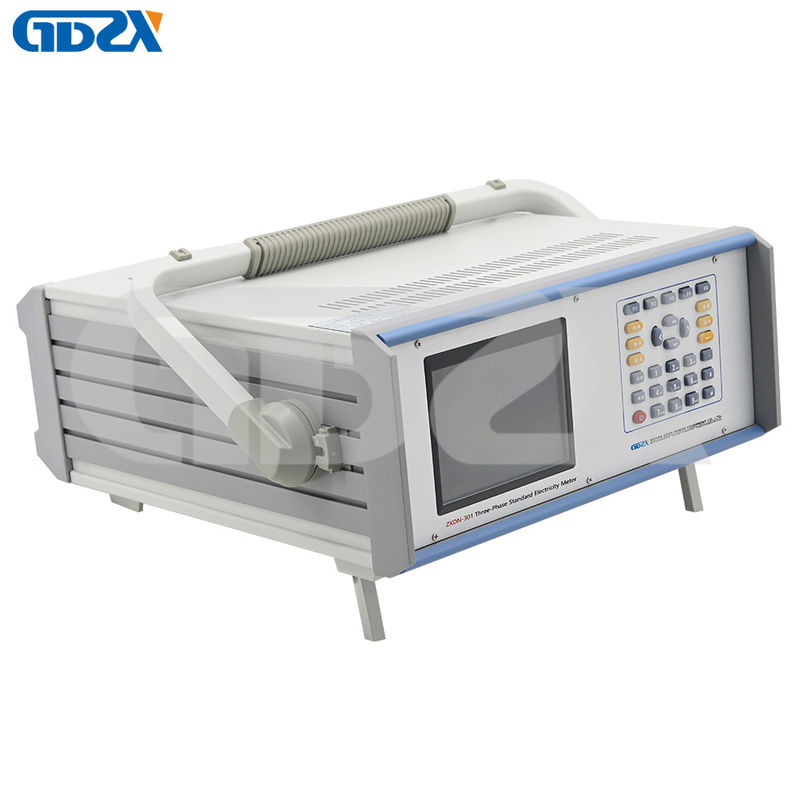

ZXDN-301 3 fasi standard di riferimento per il contatore di energia di classe 0.02 220V

• Cassa portatile in alluminio standard, volume più piccolo (attualmente il volume dei prodotti simili nazionali 355 × 145 × 185 mm) peso più leggero (7,5 kg), più conveniente da trasportare.


• Ampia gamma di misura: gamma di misura della tensione (tensione di fase): 1 ~ 560V
  Intervallo di misurazione della corrente: 10mA ~ 120A


• Modo di misurazione multiplo: può misurare tensione, corrente, potenza (potenza attiva, potenza reattiva, potenzaIn questo caso, il sistema di distribuzione di energia elettrica è basato su un sistema di distribuzione di energia elettrica in 4 quadranti, con modalità di cablaggio diverse, come ad esempio il sistema monofase.La potenza reattiva e l'energia elettrica possono essere misurate in molti modi, come la potenza reattiva vera,potenza reattiva quadrata e potenza reattiva neutrale artificiale.


• Misurazione multifunzionale:
  A. tensione, corrente, fase, frequenza, potenza attiva, potenza reattiva, fattore di potenza, errore e altre funzioni di misurazione di base.
  B. Misurazione della stabilità di tensione, corrente e potenza (fino a 5 algoritmi di stabilità di potenza).
  C. Misurazione dell'asimmetria dell'ampiezza trifase della tensione e della corrente.
  D. Misurazione dello squilibrio trifase della tensione e della corrente.
  E. Misurazione del disallineamento di fase.
  F. visualizzazione di grafici vettoriali, una varietà di metodi di visualizzazione di grafici vettoriali (rotazione nel senso orario, rotazione in senso antiorario; posizione di base opzionale alle ore 12:00, 3:00; variabile di riferimento;Modalità di visualizzazione di fase: 0 ~ 360° o ± 180° può essere impostato) per soddisfare varie abitudini di visualizzazione.
  G. Visualizzazione della forma d'onda, analisi armonica, calcolo della distorsione. Visualizzazione del grafico dello spettro; Può visualizzare l'ampiezza armonica, il contenuto, la fase. Il diagramma dello spettro ha la funzione di ingrandimento.
  H. Misurazione della domanda
  I. Misurazione dell'intensità di induzione magnetica nello spazio.
  J. Misurazione della caduta di pressione alla stessa estremità del dispositivo.
  K. Misurare la costante e la frequenza del contatore.
  L. Misurazione fondamentale della potenza d'onda.
  M. L'errore (potenza attiva, potenza reattiva, apparente, tensione e corrente) di tre diversi tipi di contatori può essere verificato contemporaneamente.
  N.3 uscite di impulsi, la costante può essere impostata separatamente (impostazione automatica o manuale), i tipi di costante possono anche essere impostati separatamente: potenza attiva, potenza reattiva, apparente, tensione, corrente.
  O. Può verificare l'errore complessivo del dispositivo composto da tre misuratori monofase.
  P. Può essere utilizzato come tre contatori standard monofase.


• Misurazione della potenza d'onda fondamentale: può misurare la potenza completa (compresa la potenza d'onda fondamentale e quella armonica) e può misurare solo la potenza d'onda fondamentale.


• Verifica degli errori di energia elettrica:può verificare il valore stimato dell'errore di misurazione dell'energia elettrica e della deviazione standard del contatore di energia elettrica e del dispositivo di verifica del contatore di energia elettricaE il numero di impulsi, la costante di taratura possono essere impostati automaticamente per migliorare l'efficienza del lavoro.In particolare il dispositivo di taratura per contatore standard multi-costante e contatore di elettricità è più conveniente da usare. Tecnologia di compensazione speciale, in piccolo carico, perché il carico è troppo piccolo (la frequenza dell'impulso energetico è troppo bassa) non causerà il salto di errore troppo grande.stima della deviazione standard, errore medio.


• Analisi armonica: analisi della tensione di frequenza di potenza, corrente 51 volte inferiore alle armoniche.


• Display grafico e di dati: può visualizzare intuitivamente lo stato di misura e una varietà di dati di misura.diagramma vettoriale di fase corrente, diagramma a barre di analisi armonica.


• Scambio di portata manuale o automatico.


• Con la funzione di archiviazione, può memorizzare 30 gruppi di dati e può essere recuperato in base alle condizioni.


• con metodo di input pinyin: può inserire caratteri, lettere, simboli cinesi


• Cablaggio: terminale di ingresso di corrente di ampio raggio comune, cambiare la corrente senza cambiare il cablaggio, facile da usare.


• multiuso: può essere utilizzato come contatore standard, può anche essere utilizzato come tester del dispositivo di verifica del contatore di elettricità; può essere utilizzato da solo, può anche essere utilizzato con telecomando di comunicazione per PC,può essere utilizzato anche con il dispositivo di verifica.


• Interfacce di comunicazione multiple: RS485, RS232, USB, utilizzando comunicazione asincrona: è possibile impostare la frequenza di segnalazione.


• 6Display LCD a colori TFT a matrice di punti da 640×480 pollici, display chiaro, colore vivo.


• Funzionamento: progettazione umanizzata, combinazione ragionevole di funzioni, funzionamento molto semplice.

Indicatori tecnici:

1- Distanza del segnale.
Tensione: 1 ~ 560V (tensione di fase)
Corrente: 10mA ~ 120A
Frequenza: 40 ~ 70 hz
Impulso di ingresso: massimo 2 MHz (TTL)
Frequenza di uscita: utilizzare una costante automatica, all'intervallo nominale, frequenza di impulso di uscita Fout: 60KHz
Precisione di 2.
1 Misurazione della tensione (RMS): precisione: 0,02 (Rd%).
Distanze: 30V, 60V, 120V, 240V, 480V cinque marce, cambio automatico e manuale.
2 Misurazione della corrente (RMS): precisione: 0,02 (Rd%).
Distanza: 0,2a, 1A, 5A, 20A, 100A cinque marce, cambio automatico e manuale.
3 Potenza attiva, accuratezza di misura dell'energia elettrica attiva: 0,02 (Rd%).
4 Precisione di misura della potenza reattiva e dell'energia elettrica reattiva: livello 0,05 (Rd%).
5 Misurazione della frequenza: intervallo di misura: 45 ~ 70 Hz;
Risoluzione: 0,0001 Hz;
Accuratezza: ± 0,01 Hz.
6 Misurazione di fase: intervallo di misura: 0 ~ 359,999° (0 ~ ± 180°);
Risoluzione: 0,001°;
Accuratezza: ±0,02°.
7 Misurazione della caduta di pressione della stessa estremità:
Distanza di misura: 0 ~ 400mV;
Risoluzione: 0,1 mV;
Accuratezza: ± 0,02% ± 1 mV.
Misurazione dell'intensità di induzione magnetica:
Distanza di misura: 0 ~ 0,25 MT;
Accuratezza: ± 10% ± 0,001 MT.
9 Misurazione della tensione armonica:
2 ~ 10 volte: contenuto armonico ≤ 30%; errore: 0,1%
11~21 volte: contenuto armonico ≤ 30%; errore: 0,2%
22 ~ 51 volte: contenuto armonico ≤ 30%; errore: 0,5%
10 Misurazione della corrente armonica: 2~51 volte: contenuto armonico ≤ 50%; errore: 0,1%
3Impedanza di ingresso
Impedenza di ingresso di tensione: ≥ 750K ω
Impedenza di corrente di ingresso: 0,001 ω
4. Ambiente di lavoro
Temperatura: 15-30 oC Coefficiente di temperatura: 0,0005/ °C
Tempo di riscaldamento: 30 minuti
Umidità: 45 ~ 80% r.h.
Fonte di alimentazione: 220V ± 10% 50Hz ± 1%
Consumo di energia: 50 va o meno
5. altri
Volume: 355 × 185 × 145 mm
Peso: 7,5 kg
