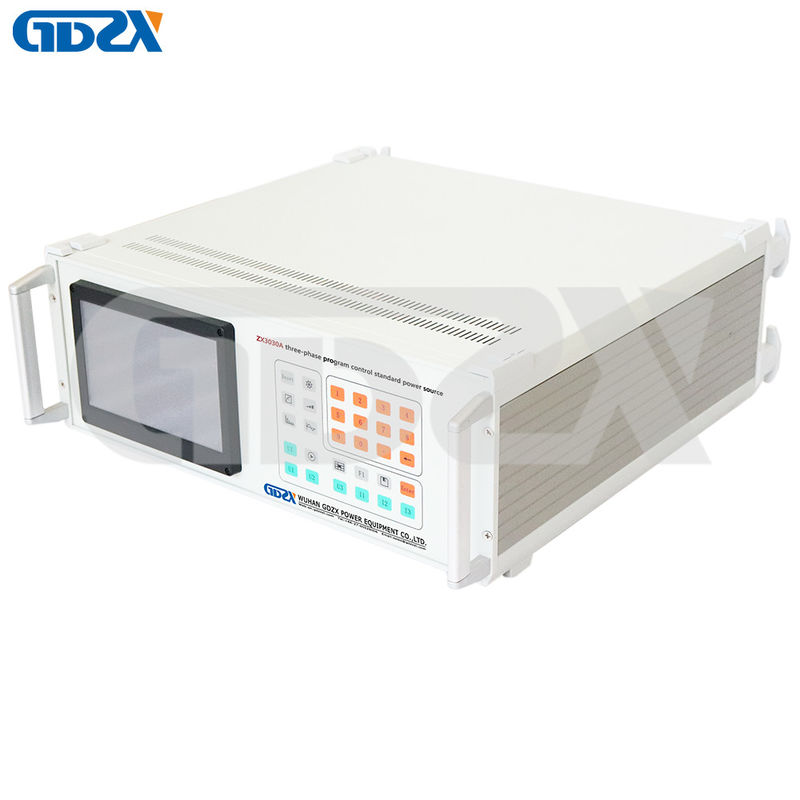

Lunga vita standard trifase controllata di alimentazione di programma di CA di ZX3030A

Introduzione

La sorgente di alimentazione standard programmabile trifase ZX3030A adotta con la struttura integrata di misuratore e sorgente, la tecnologia della sorgente standard a ciclo chiuso completamente digitale e utilizza una serie di dispositivi avanzati come sistema embedded, ampio schermo TFT, chip CPLD e A/D, D/A ad alta precisione. Può essere ampiamente utilizzato nell'industria della misurazione dell'energia elettrica, nei laboratori elettrici e in altri dipartimenti correlati ed è facile da trasportare sul campo.

Caratteristiche

1. Utilizzo di schermo touch e pulsante a membrana.

2. Misuratore di wattora di potenza standard di alto livello integrato e feedback a ciclo chiuso digitale basato su di esso. Altri parametri come tensione, corrente, frequenza possono essere utilizzati anche come standard.

3. Protezione da limite di corrente, protezione da cortocircuito di tensione, protezione da circuito aperto di corrente e altre funzioni.

4. All'interno dell'intervallo di uscita consentito dello strumento, gli utenti possono impostare arbitrariamente gli ingranaggi di tensione e corrente nominali di tensione e corrente trifase.

5. Sono presenti numerosi punti di prova di corrente e fattore di potenza, che facilitano la configurazione di vari schemi di calibrazione.

6. Può controllare tutti i tipi di contatori di wattora monofase, trifase e attivi e reattivi.

7. L'ampia quantità di memorizzazione dei dati facilita l'interrogazione dei dati di convalida.

8. Con porta seriale RS232, è comodo per il controllo del computer e l'aggiornamento del software.

Parametri

1) Uscita tensione di fase CA

A. Finezza di regolazione: 0,01% RG

B. Risoluzione: 6 cifre significative

C. Precisione: migliore di ±0,05%RG

D. Stabilità: migliore di ±0,01% RG/1 min

E. Distorsione: migliore dello 0,1% (carico non capacitivo)

F. Potenza in uscita: nominale 20VA per fase

G. Tasso di regolazione a pieno carico: inferiore a ±0,01% RG

H. Intervallo di uscita: 10V-500V

I. Impostazione intervallo: 57,7 V, 100 V, 220 V, 380 V, commutazione automatica.

2) Uscita corrente CA

A. Afinezza di regolazione: 0,01% RG

B. Precisione: migliore di ±0,05%RG

C. Risoluzione: 6 cifre significative

D. Stabilità: migliore di ±0,02% RG/1 min

E. Distorsione: migliore dello 0,1%

F. Potenza in uscita: 20VA per fase.

G. Tasso di regolazione a pieno carico: inferiore a ±0,01% RG

H. Intervallo di uscita: 0,5 mA-24 A

I. Impostazione intervallo: 0,2 A, 1 A, 5 A, 20 A, commutazione automatica (corrente 0-100 A personalizzata)

3) Uscita di potenza

Precisione: migliore dello 0,05% RG

B. Stabilità: migliore dello 0,01%/1 min.

C. Risoluzione: 6 cifresignificative(potenza attiva, potenza reattiva, potenza apparente) 4) Fattore di potenza

A. Intervallo di regolazione: - 1

~ 0 ~+1;B. Risoluzione: 0,00001;

C. Precisione: 0,0005.

5) fase

A. Intervallo di regolazione: 0-359,99 gradi

B. Risoluzione: 0,001

°6) frequenza

°6) frequenza

Intervallo di regolazione: 40Hz-70Hz

B. Risoluzione: 0,001 Hz

C. Precisione: ±0,002Hz

7) Armoniche: è possibile emettere con precisione armoniche da 2 a 51.
