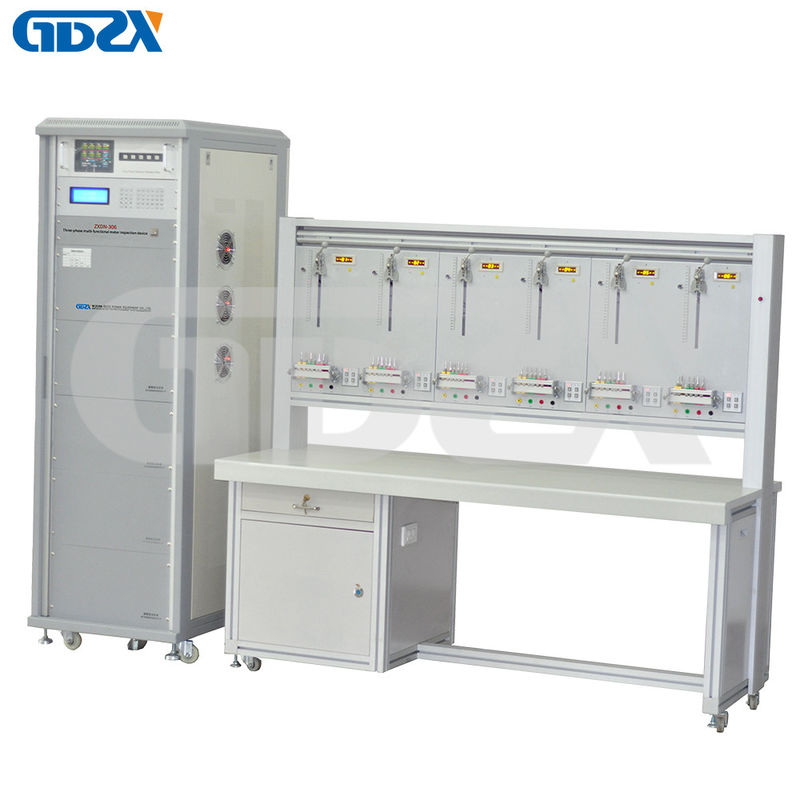

ZXDN-306 Dispositivo per il banco di ispezione del contatore multifunzione a tre fasi con LCD

Calibratore di potenza elettrica

Banco di prova per misuratori multifunzione trifase con LCD

Il dispositivo di ispezione del misuratore multifunzione trifase ZXDN-306 soddisfa i requisiti della nostra azienda in conformità con le norme e i regolamenti nazionali pertinenti.

Basato sull'accumulo di oltre dieci anni di esperienza nella produzione del dispositivo di verifica del contatore di energia elettrica a controllo programmato trifase, è stato accuratamente sviluppato il dispositivo di verifica del contatore di energia elettrica trifase a controllo elettronico programmato.

Si basa su diversi tipi di dispositivi di calibrazione sviluppati e prodotti da diversi contatori di energia trifase; è adatto per l'ispezione di vari contatori di energia monofase trifase (compresi i misuratori di potenza reattiva sinusoidale) di livello 0,2 e inferiore. L'artigianato, le funzioni complete e le prestazioni eccellenti saranno sicuramente apprezzati.

1. Adottare una struttura divisa o integrata, speciale telaio da tavolo in lega di alluminio, tavolo in pannello composito ignifugo, aspetto gradevole.

2. La sorgente del segnale adotta la tecnologia DDS, CPLD su larga scala e sistema embedded RAM, uscita modulazione di fase 36000, uscita di sintesi della forma d'onda di conversione D/A a 12 bit, uscita di modulazione di ampiezza D/A a 16 bit; ha alta stabilità e finezza di regolazione ridotta, bassa distorsione, ecc.

3. Lo schermo LCD a colori da 7 pollici con sistema RAM presenta i vantaggi di una grande quantità di informazioni visualizzate, intuitive e convenienti.

4. Ogni posizione del tavolo è dotata di un display multifunzione LED a 6 bit, che può visualizzare l'errore di base di ogni posizione del tavolo, la frequenza dell'orologio e vari segni di prova;

5. Il metodo di connessione corrente del contatore di energia elettrica è una scatola di giunzione in lega di alluminio a crimpatura rapida (scatola di giunzione a crimpatura per contatore intelligente opzionale).

6. Ogni posizione del tavolo è dotata di una porta di commutazione di ingresso a impulsi multicanale con funzione di protezione (impulso a quattro canali, 485 a un canale, multifunzione a un canale), che può impedire l'ingresso di alta tensione per errore e causare guasti; cablaggio una tantum e commutazione automatica

7. Ogni posizione del misuratore è dotata di una funzione di rilevamento della corrente aperta, che può rilevare e indicare automaticamente la posizione del misuratore aperto. (Funzione opzionale di posizione aperta a cortocircuito automatica)

8. Ogni misuratore è dotato di un modulo di rilevamento del controllo delle tariffe, che può eseguire test di controllo delle tariffe locali e remoti. Il contatore intelligente del relè integrato può rilevare la funzione di apertura e chiusura del relè e la tensione di uscita misurabile del relè esterno.

9. Configurare l'orologio standard di alta precisione ZXT10, oscillatore a cristallo interno 3 * 10-8, in grado di testare l'errore dell'orologio.

(Orologio GPS ZXGT10 opzionale).

10. Configurare la comunicazione multi-seriale, ogni posizione del tavolo è dotata di una porta di comunicazione 485 indipendente (il server seriale opzionale può implementare la comunicazione parallela).

11. Ogni posizione del tavolo è dotata di un campionatore fotoelettrico multifunzione regolabile tridimensionalmente, in grado di ricevere in modo affidabile il segno nero dell'orologio meccanico e il segnale stroboscopico dell'orologio elettronico (opzionale).

12. Adottare l'amplificatore di potenza a modulazione PWM, che ha una grande potenza di uscita, un piccolo valore calorifico e un'efficienza fino al 90%.

13. Il dispositivo ha la funzione di avvio e arresto graduale dell'uscita di tensione e corrente, la funzione di protezione e allarme di cortocircuito del terminale di uscita della tensione e di circuito aperto del terminale di uscita della corrente, protezione a tutto tondo dell'amplificatore di potenza di uscita, alta affidabilità;

14. È possibile configurare la scatola di commutazione del vettore, controller vettore integrato 6 mainstream nazionali. (Opzionale)

15. Fornire un software di gestione della verifica gerarchica, con funzione di protezione dallo spegnimento, tecnologia di programmazione multi-thread avanzata, per garantire la comunicazione parallela di più epitopi.
