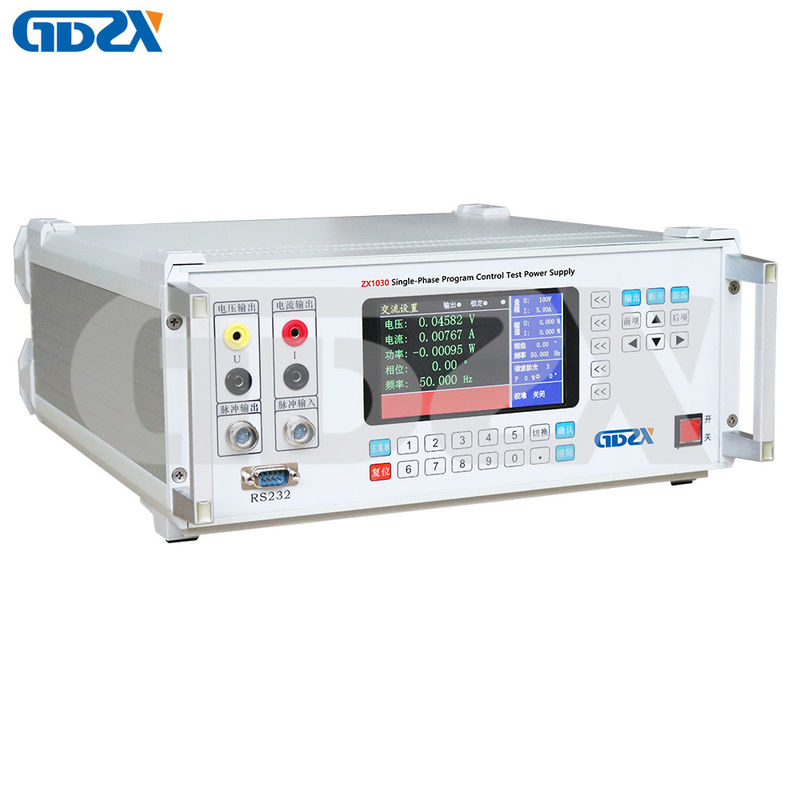

ZX1030 600V 20A calibratore di sorgente di controllo di programma monofase

Calibratore di potenza elettrica

0 - 600V 0 - 20A controllo di programma preciso a fase singola sorgente di prova

Questo dispositivo adotta FPGA programmabile, convertitore D/A ad alta precisione ad alta velocità, tecnologia DDS, può regolare la frequenza, l'ampiezza, la fonte del segnale di fase e amplificare la potenza del segnale.È dotato di elevati standard di precisione di tensione, corrente, potenza, energia elettrica all'interno, da feedback analogico a circuito chiuso e controllo PID digitale può output tensione, corrente, frequenza, fase,e tracciare i parametri impostati automaticamente per un lungo periodo di tempo.

Si tratta di una combinazione di contatore di frequenza di potenza standard e contatore di energia, può essere utilizzato per calibrare molti tipi di strumenti elettrici.E può connettersi con il PC per realizzare calibrazione automatica e gestione totale dei dati di prova.

1La struttura piu' semplice ma piu' affidabile.

2. Segnale di uscita ad alta fedeltà e capacità antiurto utilizzando un amplificatore operativo ad alta precisione e potenza.

3. doppia protezione di uscita, integrata in tensione, corrente, frequenza, fase, uscita standard di energia e uscita di controllo PID, capace di funzionamento stabile a lungo termine.

5Display LCD a colori, facile da usare.

6Con una scatola di alluminio, che sembra carina.

1Potenza Frequenza tensione di uscita:

1) gamma di uscita: 0V ~ 720V, gamma di tensione nominale: 25V,50V,100V,200V,400V,600V

2) Intervallo di regolazione: 0 ¢ 120%, finezza di regolazione: 5 × 10-5

3) Precisione:

Errore di gamma nominale: ≤±0,06% ((Rd) ±0,04% ((intervallo completo) classe 0.1, (≤±0,03% (Rd) ±0,02% ((intervallo completo) classe 0.05

4) potenza di uscita: gamma completa 100%, ≥20VA

2Potenza corrente di uscita di frequenza:

1) gamma di uscita: 0A ~ 24A

2) Intervallo di corrente nominale: 0,1A,0.5A,1A,5A,10A,20A

3) Precisione: a intervallo nominale

Errore di gamma nominale: ≤±0,06% ((Rd) ±0,04% ((intervallo completo) classe 0.1, ≤±0,03% (Rd) ±0,02% ((intervallo completo) classe 0.05

4) potenza di uscita: 1 ~ 20A ≥ 20VA

3Frequenza di uscita: gamma: 45 Hz ~ 65 Hz, Risoluzione: 0.001 Hz errore: 0.01 Hz

4Posizione di fase di uscita: 0,00°-359,99°, errore: 0,1°

5. Armoniche di uscita: Armonica di ordine 2~32, ampiezza 0~20%, precisione: 0,010·N ((N è ordine armonico#)

6. Distorsione della forma dell'onda di uscita:corrente di tensione CA ≤ 0,3%

7Potenza di uscita di frequenza: gamma: tensione nominale e corrente nominale in qualsiasi combinazione

Errore di gamma nominale: ≤ ± 0,06% ((Rd) ± 0,04% ((fr) classe 0,1 (≤ ± 0,03% (Rd) ± 0,02% ((fr) classe 0,05)

Nota: la precisione della potenza reattiva sarà inferiore di un livello

8- Prova del contatore di energia: errore integrato 0,1/ 0,05% FS (uscita dell'impulso ≤ 90 kHz, valore nominale trifase = 60 kHz)

9. altri:

1) Fornitura di corrente di lavoro: 220V±10%,50Hz±5% monofase

2) Ambiente di lavoro: temperatura 20°C±10°C, umidità relativa: ≤85%RH

3) Dimensione e peso: 460×480×200 mm 18 kg
