Fonte programmabile di prova del calibratore trifase su preciso di corrente elettrica

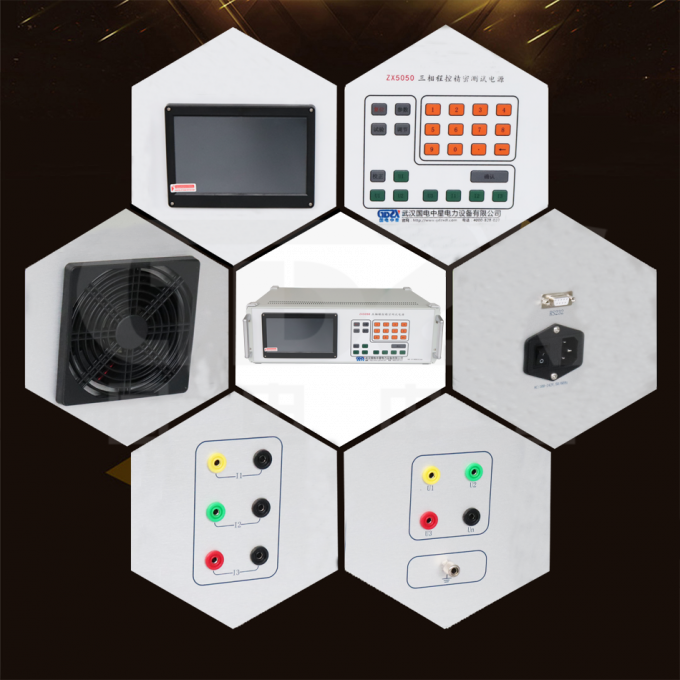

L'alimentatore di prova programmabile a tre fasi ZX5050 adotta una struttura integrata di sorgente del contatore, utilizzando un sistema incorporato, un grande schermo LCD a colori TFT, touch screen, chip CPLD,e una serie di dispositivi avanzati quali A/D ad alta precisione, D/A, ecc. È di piccole dimensioni e di peso leggero, e può essere ampiamente utilizzato nell'industria di misurazione dell'elettricità, nei laboratori di elettricità e in altri dipartimenti correlati,rendendolo facile da trasportare e da usare sul posto.

1. Il pannello di controllo touch screen e il pulsante della maschera facciale sono utilizzati per visualizzare una grande quantità di informazioni, che è semplice e conveniente da usare.

2. Misuratore di energia incorporato, che visualizza parametri quali tensione, corrente, frequenza, fase, potenza attiva, potenza reattiva, potenza apparente, fattore di potenza, ecc.

3. ha molteplici funzioni di protezione: protezione contro la limitazione della corrente, protezione dell'amplificatore di potenza, protezione del corto circuito di tensione, protezione del circuito aperto di corrente, protezione termica dell'amplificatore di potenza,e altre funzioni.

4. Ingranaggi intelligenti: all'interno della gamma di uscita ammissibile dello strumento, gli utenti possono impostare liberamente la tensione nominale e la corrente di ciascuna tensione e corrente trifase.I punti di prova e i dettagli di regolazione della tensione e della corrente si riferiscono al valore nominale delle marce impostato dall'utente, rendendo più comodo il funzionamento degli utenti.

5Ricchi punti di prova di tensione, corrente e fase per un facile funzionamento.

6. Dotato di porta seriale RS232 per un facile controllo del computer e l'aggiornamento del software.

1. Potenza di uscita

1) Tensione: 10~450V (intervallo di tensione interna 57.7, 100, 220V, 380V), potenza di uscita 20VA.

2) Corrente: 0,001-20A (intervallo di corrente interna 0.2, 1, 5, 20A), potenza di uscita 20VA. (corrente 0-100A può essere personalizzata)

3) Frequenza di uscita: 45-65 Hz.

4) Fase di uscita: 0-359,99 °.

5) Stabilità: tensione e corrente 0,02%. (2 minuti)

6) Deformazione: Deformazione di tensione e corrente non superiore allo 0,5% (carico non capacitivo)

2. Precisione di uscita e visualizzazione

Progetto: Risoluzione

Tensione: 4 cifre significative

Frequenza: 0,001 Hz

Fase: 0,01 °

Fattore di potenza: 0.001

Potenza attiva: 4 cifre significative

Potenza reattiva: 4 cifre significative

Potenza apparente: 4 cifre significative

3- punti di prova comuni di regolazione della potenza

1) Punti di prova di tensione: 80%, 90%, 100%, 110%, 120%.

2) Punti di prova correnti: 1%, 5%, 10%, 20%, 50%, 100%, 120%.

3) Punti di prova di fase: 0,5L, 0,86L, 1.00,86 gradi, 0,5 gradi.

4) L'ampiezza della tensione trifase e della corrente può essere regolata separatamente, con una precisione di regolazione del 10%, 1%, 0,1%, e 0,01%; regolare l'intervallo al 125%.

5) Il fattore di fase e di potenza della tensione e della corrente trifase può essere regolato anche in fasi, con una precisione di regolazione di 10°, 1°, 0,1° e 0,01°, rispettivamente.

6) UB e UC possono anche regolare separatamente la fase di UA.

7) La regolazione della frequenza si ottiene regolando insieme la tensione e la corrente trifase, con una precisione di regolazione di 5 Hz, 1 Hz, 0,1 Hz e 0,01 Hz, rispettivamente.

4Fornitore di alimentazione: AC monofase 182-262V, 50/60Hz.

5Dimensioni esterne: 500 × 600 × 178 mm

6Peso: 27 kg.
