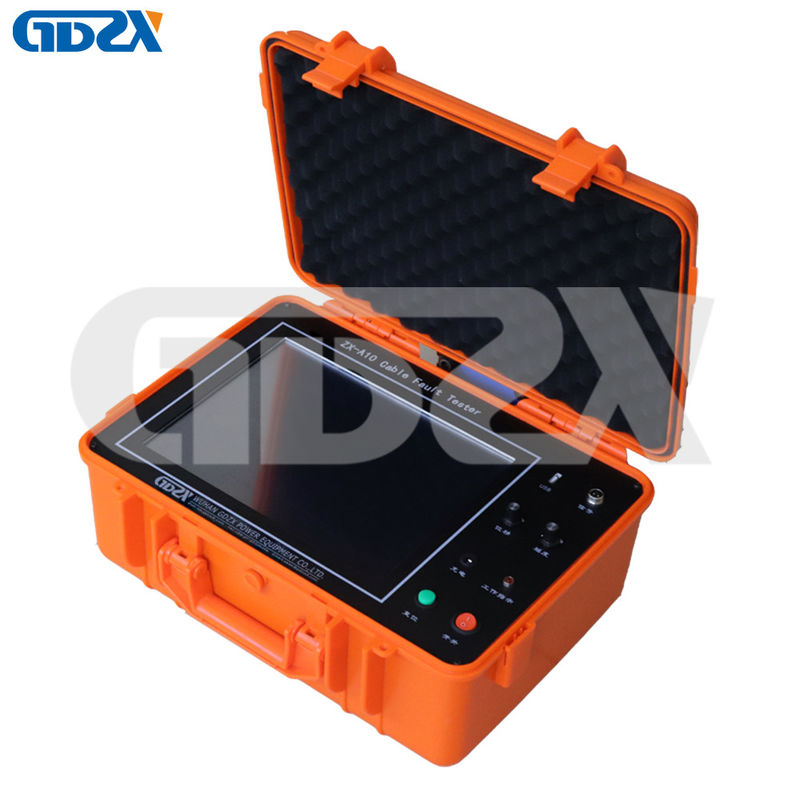

ZX-A10 TDR Cable Tester Fault Locator Test Distanza 5m -40Km Con Display LCD

ZX-A10 CABLE FAULT LOCATOR ha integrato una piattaforma informatica incorporata, un servizio di comunicazione di rete e un sistema di comunicazione USB per migliorare l'utilizzo del dispositivo.sistema principale, localizzatore di guasti e tester di linee di cavi.Può anche essere utilizzato per la localizzazione del guasto del cavo di segnalazione per stazioni ferroviarie e aeroporti.

Caratteristiche

üL'alimentazione al litio consente la comodità dei test sul campo.

ü12.1 pollici touch screen e sistema Windows XP.

üInterfaccia di comunicazione USB. 5 frequenze di campionamento per opzioni tra 6,25 MHz e 100 MHz

üRicerca automatica del punto di guasto e visualizza la distanza, con precisione fino a 0,15 metri.

üForma d'onda di riferimento vicina alla forma d'onda standard di riferimento.

üDati di forma d'onda 40G e diagrammi di cablaggio per il vostro riferimento.

üSmart campionatore modulare per sostituire il cablaggio in loco, il campionamento è totalmente isolato con alta tensione

Applicazione

üpuò essere utilizzato per il guasto del cavo di prova per diversi livelli di tensione, diverse sezioni e diversi mezzi

üProva di circuito aperto, cortocircuito, bassa resistenza e resistenza elevata difetti di terra, difetti lampeggianti

üpuò essere utilizzato per testare il guasto del cavo di segnalazione per stazioni ferroviarie, aeroporti.

üpuò essere utilizzato per testare la velocità di propagazione dell'onda del cavo la cui lunghezza è nota.

üpuò essere utilizzato per testare la rotta e la profondità del cavo.

üModalità di visualizzazione: LCD da 12,1 pollici (Windows XP)

üModalità di memoria: fissa e mobile 20G/2G

üMetodi di prova: metodo dell'impulso a bassa tensione, metodo del circuito a impulso, metodo della tensione a impulso

üDistanza di prova: non inferiore a 40 km

üDistanza di prova più breve (zona cieca): 5-10 m

üErrore di posizionamento: ± 0,2 m

Specifiche tecniche dell'analizzatore di percorso:

üFrequenza del segnale: 15KHz

üPotenza di uscita: Pomax≥100W

üImpedanza di uscita: Zo=Zc

üModalità di vibrazione: incontinua

üPeso ospite: 9,8 kg

üTemperatura ambiente: -10°C~+40°C

üDimensione complessiva: 180 mm × 300 mm × 400 mm

üUmidità relativa: RH≤85% ((25°C)

Generatore di impulsi

üUscita in CC: 32kV, regolabile continuamente

üCapacità esterna: 1~8 F

ütempo di impatto: 1~6 secondi

üenergia massima dell'impulso: 400 ~ 1800J

ücorrente di uscita massima: 40mA

üerrore di indicazione della tensione: + 2%

ütensione di alimentazione: 220VAC 50Hz

ütemperatura ambiente: -10°C~ +50°C

üvolume: 380 x 260 x 260 mm
