Indicatore di posizione sotterraneo digitale portatile dell'errore del cavo della prova di distanza del cavo 35KV

Tester dell'errore del cavo ZX-A10

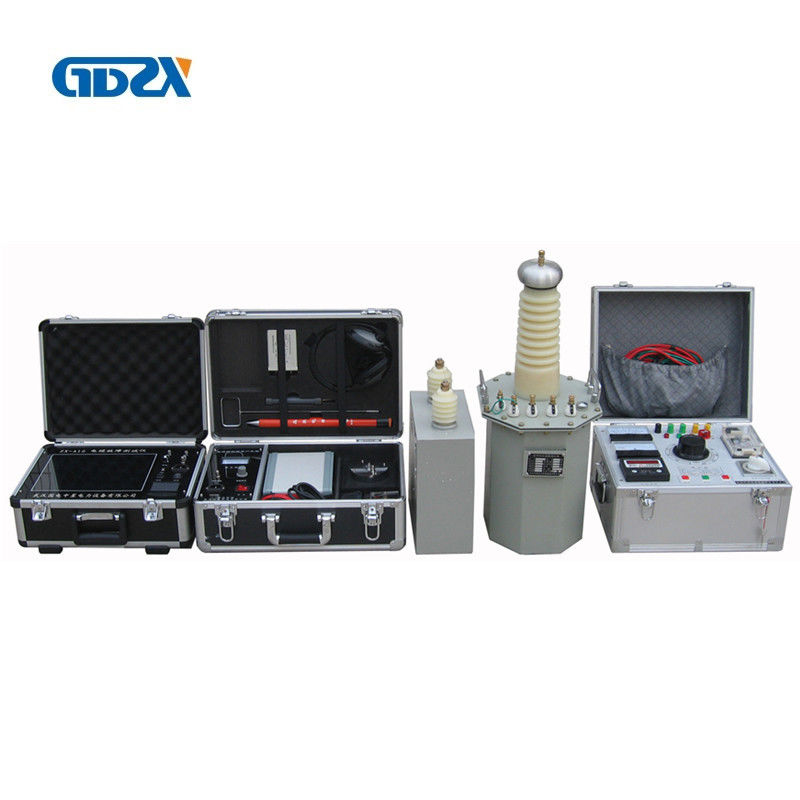

L'INDICATORE DI POSIZIONE dell'ERRORE del CAVO ZX-A10 ha integrato la piattaforma del computer, il servizio di comunicazioni della rete ed il sistema di comunicazione inclusi industriale di USB. Il dispositivo consiste 3 parti: il sistema principale, l'indicatore di posizione dell'errore ed il cavo allineano il tester. È usato per posizione di errore del cavo, prova della linea del cavo e di profondità e mantenimento quotidiano dei dati del cavo. Può anche essere usato per posizione di errore del cavo di segnale per la stazione ferroviaria e l'aeroporto.

Caratteristiche:

1. Sistema informatico incastonato nell'indicatore di posizione dell'errore del cavo. rifornimento forza litio per le messe a punto presso il cliente convenienti.
2. schermo attivabile al tatto a 12,1 pollici e sistema di Windows XP.
3. interfaccia di USB. 5 frequenze di campionamento fra 6,25 megahertz a 100MHz per cavo della lunghezza differente.
4. il punto dell'errore del earch dell'auto e visualizza la distanza, il movimento di doppio cursore può essere accurato a 0.15m.

5. La forma d'onda può essere comprimente o espandentesi liberamente.

6. Forme d'onda dell'esposizione due del sistema a caso che è vicino alla forma d'onda standard per il vostro riferimento.
7. forme d'onda totali 40G e schemi elettrici in loco per il vostro riferimento
8. campionatore modulare astuto per sostituire i collegamenti in loco, campionamento completamente separato con l'alta tensione per assicurare sicurezza.

Applicazione:
1. Verifichi l'errore del cavo a livelli di tensione differenti, sezioni differenti e medium differente, compreso il circuito aperto, cortocircuito, la resistenza bassa, l'alta perdita della resistenza, alto flashover di guasto della resistenza.
2. Errore del cavo di segnale di prova per la stazione ferroviaria, aeroporto.
3. Velocità di propagazione delle onde di prova del cavo che la lunghezza è conosciuta.
4. Verificare l'itinerario e la profondità di cavo.
5. Modo di esposizione: LCD a 12,1 pollici (Windows XP)
6. Modo di memoria: 20G/2G fisso e mobile
7. Metodi di prova: Metodo a bassa tensione di impulso, impulso flash-sopra il metodo del circuito, metodo di tensione di flashover
8. Distanza della prova: niente di meno che 40km
9. La più breve distanza di prova (zona cieca): 5-10m
10. Errore di posizione: ±0.2m
11. Errore di prova: meno di ±1%
12. Frequenza di campionamento: 6.25MHz, 10MHz, 25MHz, 50MHz, 100MHz, (auto-adattamento)
13. Potere: CC 12V (7AH) di CA 220V±10%
14. Resistenza massima di potere: 4 ore

Caratteristiche tecniche dell'analizzatore del percorso:
1. Frequenza del segnale: sinusoide 15KHz
2. Potenza di uscita: Pomax≥100W
3. Impedenza dell'uscita: Zo=Zc
4. Modo di vibrazione: incontinuous
5. Peso netto: 9.8Kg
6. Temperatura ambiente: -10℃~+40℃
7. Dimensione globale: 180mm×300mm×400mm
8. Umidità relativa: RH≤85% (25℃)

Generatore di impulso

1. CC prodotta: 32kV, regolabile continuo

2. capacità esterna: 1~8 F

3. tempo di impatto: 1~6 secondi

4. energia di impulso massima: 400 ~ 1800J

5. corrente d'uscita massima: 40mA

6. errore di indicazione di tensione: + 2%

7. tensione di rifornimento: 220VAC 50Hz

8. temperatura ambiente: -10℃~ +50℃

9. volume: 380 x 260 x 260 millimetri
