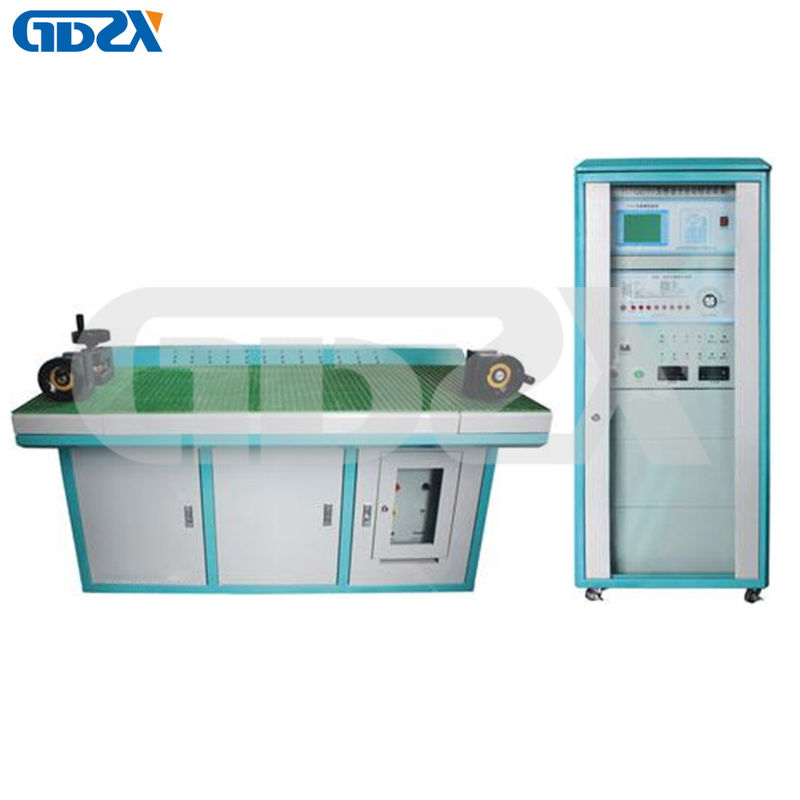

ZXHQ-T Equipaggiamento di prova del trasformatore strumentale completamente automatico / banco di prova del sistema

Caratteristiche:

1Il letto di prova completamente automatico è basato su un singolo chip per misurare, controllare e visualizzare

2. con l'interfaccia informatica per ottenere l'automazione degli uffici, l'efficienza del lavoro molto più elevata di prima

3. grande schermo LCD, interfaccia di funzionamento user-friendly, informazioni di misurazione massicce

4. Auto misurare il trasformatore strumento, automatico interrompere la scatola di caricamento corrente tensione

5. Buona funzione di cattura, segnalazione tempestiva all'utente circa gli errori

6Precisione: 2.

7. il trasformatore standard non deve necessariamente avere lo stesso rapporto di rotazione del trasformatore sottoposto a prova,la prova può essere effettuata finché la tensione primaria nominale o la corrente primaria nominale del trasformatore standard sono superiori al valore nominale dei trasformatori sottoposti a prova;.

Indicatori tecnici:

1Condizioni di lavoro

1) Temperatura: da 5°C a 40°C

2) Umidità relativa: < 80% ((25°C)

3) Altitudine: < 2500 m

4) Frequenza di alimentazione: 50 Hz ± 0,5 Hz

5) Tensione di alimentazione: 220V±5V

2. Distanza di misura

1) Componente in fase (%): 0,0001~200,0 risoluzione: 0.0001

2) Componente di quadratura (min): 0,001~999,9 risoluzione 0.001

3) Impedanza: (W): 0,0001~60,0 risoluzione:0.0001

4) Ammissione ((ms): 0,0001 ~ 60,0 risoluzione:0.0001

3Errore di base.

1) Componente in fase: DX=±(X×2%+Y×2%±2d)

2) componente ortogonale: DY=±(X×2%+Y×2%±5d)

Il valore di visualizzazione dello strumento, errore di quantizzazione dello strumento

3) Percentuale: 1

4.L'ambito di applicazione:

1) Corrente (1%-149%)In(In=5A);(5%-149%)In(In=1A)

5. carico di lavoro: corrente: To rispetto a Tx < 0,12Ω cosΦ=1

6.Indicazione dell'errore di polarità: deve essere indicata la polarità quando la corrente di lavoro nominale è superiore al 5%, errore > 180%, Nota: se non è presente un promemoria della polarità quando la corrente di lavoro nominale è superiore al 10%,E' un errore del software., non aumentare più la corrente per non bruciare lo strumento

7. Indicazione dell' errore del rapporto di rotazione

1) L'indicazione dell'errore del rapporto di rotazione deve essere indicata quando la corrente nominale di lavoro supera il 5%, l'errore > 30%

8. Dichiarazione di prova di isolamento e resistenza

1) Il terminal Tx è collegato al terminal di messa a terra

2) I terminali K e D non sono collegati al terminale di messa a terra

3) presa di alimentazione può sopportare 1.5KV per il caso, tempo: 1min
