ZX-Z10 Tester di analisi dei guasti del cavo
, Testatore automatico di analisi dei guasti del cavo
Intervallo di misurazione:: |
4m~40Km |
Accuratezza a intervalli: |
Quando l'intervallo di misura è inferiore a 1 km, l'errore di misura non è superiore a 1 m |
Gamma di misura:: |
Quando è superiore a 1 km, l'errore relativo di misura non è superiore allo 0,5%. |
Amplitudine di impulso:: |
non inferiore a 250 V a 50Ω. |
Larghezza di impulso:: |
0.2μs, 2μs e 4μs. |
frequenza di campionamento:: |
48 MHz. |
Errore di misurazione del sistema:: |
I risultati di misurazione dell'host sono combinati con la misurazione dello strumento di puntamento |
Risoluzione di lettura:: |
V/2f V velocità di propagazione dell'onda (m/μs) f frequenza di campionamento (MHz) delle onde V nel |
La velocità di propagazione delle onde radio di 5 tipi di supporti via cavo è preinstallata:: |
carta immersa in olio: 160 m/μs; polietilene incrociato: 172 m/μs; cloruro di polivinile: 184 m/μs; |
Metodo di campionamento:: |
metodo di campionamento attuale. |
alimentazione:: |
Frequenza di alimentazione o batteria ricaricabile nella macchina. |
Frequenza di alimentazione:: |
La potenza AC è 220V±10%, la frequenza è 50Hz±5%, lo strumento può funzionare normalmente per più di |
Batteria in macchina:: |
Dopo che la batteria è completamente carica, lo strumento può funzionare ininterrottamente per circa |
Temperatura di funzionamento:: |
-10 °C ~ 50 °C |
Volume dell'unità principale:: |
390×310×180 mm, peso: 3 kg |
Introduzione al prodotto:
Questo strumento utilizza la riflettometria del dominio temporale (TDR) per diagnosticare vari difetti nei cavi di alimentazione, cavi coassiali di comunicazione, cavi telefonici, cavi di controllo, cavi minerari, cavi sottomarini,e di più. Rileva falle di bassa resistenza, cortocircuito, circuito aperto, perdite ad alta resistenza e falle di flashover ad alta resistenza.
Come dispositivo portatile intelligente di rilevamento difetti del cavo di nuova generazione, integra un computer a touchscreen industriale ad alte prestazioni, un'unità di acquisizione dati USB-interfaccia,batteria in polimero ad alta capacitàCompatto, leggero e facile da usare, è progettato per la facilità di utilizzo e la portabilità.
In particolare, lo strumento eccelle nelle interferenze anti-elettromagnetiche e rimane stabile anche in ambienti ad impulso ad alta tensione (decine di migliaia di volt) senza incidenti di sistema.Costruito con la tecnologia di punta, ingegneria di precisione e qualità superiore, eleva il rilevamento di difetti del cavo a nuove altezze, offrendo eccezionale precisione, funzionamento intelligente, ampia applicabilità e prestazioni affidabili.
Caratteristiche chiave:
1.Rileva i guasti nei cavi di alimentazione in rame/alluminio da 35 kV in giù, nei cavi di comunicazione coassiali e nei cavi telefonici, compresi i flashover a circuito aperto, cortocircuito e ad alta resistenza,e falle di perdita ad alta resistenza.
2Supporta più metodi di prova: metodo a impulso a bassa tensione, metodo di campionamento di corrente ad impulso ad alta tensione e metodo di flashover ad alta tensione a corrente continua.
3.Alimentato da batterie polimeriche ricaricabili o da corrente elettrica.garantire la sicurezza e le prestazioni anti-interferenza.
4La tecnologia avanzata di elaborazione del segnale e l'interfaccia utente cinese forniscono visualizzazioni chiare della forma d'onda, semplificando l'analisi dei guasti.
5.Sistema operativo Windows CE di facile utilizzo per un funzionamento intuitivo.
6.Supporto online di esperti: test di e-mail per analisi e guida nello stesso giorno.
7.Confronto delle forme d'onda su due tracce per analisi precise.
Le specifiche tecniche:
1.Ringegno di misura: da 4 m a 40 km
2- Precisione:
Errore ≤ 1 m per distanze < 1 km
≤ 0,5% di errore relativo per distanze > 1 km
3.Amplitudine dell'impulso: ≥ 250V (50Ω di carico)
4Larghezza dell'impulso: 0,2 μs, 2 μs, 4 μs
5. Frequenza di campionamento: 48 MHz
6.Errore di sistema: 10 cm (in combinazione con localizzatore sincronizzato digitale)
7.Resoluzione: V/(2f) (V = velocità d'onda nel cavo [m/μs]; f = frequenza di campionamento [MHz]). Esempio: per il cavo di carta impregnato di olio (V=160m/μs) a 40MHz, risoluzione = 2m.
8.Velocità d'onda preconfigurate:
Carta impregnata di olio: 160 m/μs
Polietilene incrociato (XLPE): 172 m/μs
PVC: 184 m/μs
Cavo di gomma mineraria: 100 m/μs
Personalizzabile per cavi non standard.
9.Calcolo della velocità d'onda: per i cavi non elettrici, inserire la lunghezza nota per determinare la velocità di propagazione dell'onda.
10.Metodo di campionamento: campionamento in corso.
11- Fornitura di energia:
AC: 220V±10%, 50Hz±5% (24 ore di funzionamento o più)
Batteria interna: 6 ore di utilizzo continuo (completamente carica).
12.Temperatura di funzionamento: -10°C a 50°C
13Dimensioni e peso: 390×310×180 mm, 3 kg

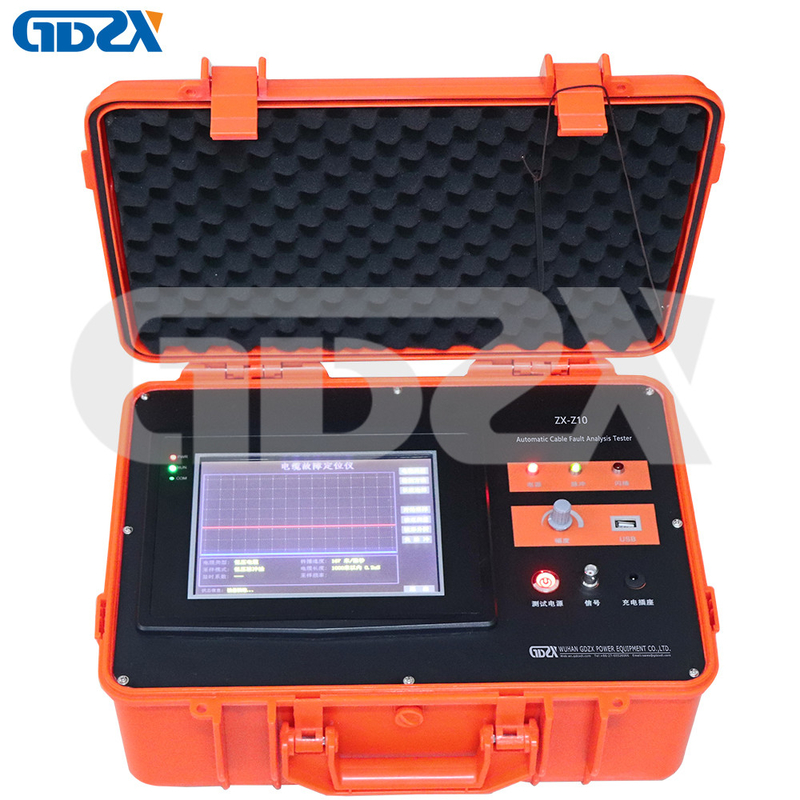

Immagine del prodotto
