Evidenziare:
Sull'analizzatore multifunzionale di vettore del sito
, analizzatore di vettore di 450V 6A
, Analizzatore di vettore di 6 canali
Nome di prodotto: |
Analizzatore multifunzionale di vettore |
Numero dei canali di tensione: |
3 canali |
Numero dei canali correnti: |
6 canali |
Gamma corrente di misura: |
0 ~ 6A |
Gamma di misura di fase: |
- 180° ~ + 180° |
Durate dell'analisi armonica: |
2 ~ 32 volte |
Accuratezza di potere e della corrente: |
± 0,5% |
Alimentazione elettrica di carico: |
CA 160V ~ 260V |
Temperatura di lavoro: |
- 15℃ ~ + 40℃ |
Volume: |
× 60mm del × 160mm di 250mm |
Peso: |
1.8kg |
6 analizzatore multifunzionale di vettore dei canali 450V 6A per sul sito
Introduzione di prodotto
Secondo i bisogni di prova in loco, GDZX ha sviluppato l'analizzatore multifunzionale di vettore ZXSL-601. Può essere usato come un metro di fase per controllare la precisione del differenziale differenziale della protezione e del bus del trasformatore principale come pure tester elettrico di parametro per verificare i parametri necessari della centrale elettrica. Può anche essere usato come strumento trifase di rilevazione dei collegamenti di misura di energia del tre-cavo, che può misurare il contenuto armonico da 2 a 32 volte. Facendo uso del campionamento di CA di DSP, può misurare simultaneamente 3 6 e di tensione analoghi correnti. Il vettore del canale dello strumento è visualizzato sullo stesso schermo. L'interfaccia uomo/macchina di dialogo è amichevole.
Caratteristiche
1. la tensione di Tre-Manica ed i vettori correnti di sei-Manica sono visualizzati sullo stesso schermo; per la prova dei dispositivi di protezione differenziali, soltanto un collegamento è richiesto per completare il disegno del diagramma esagonale, che notevolmente migliora l'efficienza del lavoro; nel caso di piccolo spazio e di collegamenti difficili, possono anche usare il metodo del doppio morsetto per effettuare le misure multiple per tracciare un grafico esagonale completo.
2. Il trasformatore corrente morsetto tipo è utilizzato per il cablaggio senza staccare il loop di corrente, che è sicuro e conveniente.
3. L'Analisi vettoriale dei dispositivi di protezione complessi può essere eseguita per determinare se i collegamenti sono corretti e lo schema elettrico corretto è dato per il confronto.
4. Può effettuare la prova elettrica convenzionale di parametro e visualizza la tensione trifase, potenza attiva corrente e trifase trifase, potenza apparente trifase, angolo di fase trifase; e può direttamente leggere l'ampiezza di tensione convertita in lato primario del trasformatore, in valore di ampiezza corrente ed in potere.
5. Lo strumento di misura ad alta tensione del tre-cavo trifase può essere controllato per vedere se c'è collegamenti sbagliati e i 48 tipi di collegamenti trifasi del tre-cavo possono essere analizzati e giudicati direttamente per fornire risultati dell'analisi; studi ed occupi del rubare doloso dei collegamenti di conteggio efficacemente per evitare la perdita di spese dell'elettricità.
6. L'analisi armonica del segnale misurato sul posto può essere effettuata, ogni contenuto della seconda - 32th armonica può essere analizzato e la distorsione armonica totale può essere calcolata automaticamente.
7. lo Gran-schermo, l'esposizione LCD di colore di alto-luminosità, il menu del carattere inglese completo ed i richiami grafici dell'operazione realizzano il dialogo uomo/macchina amichevole. Il contatto dei bottoni del silicone rende l'operazione comoda e si sente bene. Il LCD della ampio-temperatura con adeguamento di luminosità può adattarsi all'inverno ed alle stagioni estive.
8. Alimentazione elettrica di grande capacità della batteria al litio, lavoro continuo per fino a 6 ore.
9. L'utente può conservare in qualunque momento i dati di prova sotto forma di annotazione per gestione, l'annotazione e l'ispezione centralizzate ed unificate e può memorizzare più di 2000 insiemi dei dati.
10. Le annotazioni conservate possono essere caricate al computer della gestione del fondo per l'analisi completa e l'esame.
11. Con la funzione dell'orologio e del calendario perpetuo, la visualizzazione in tempo reale la data ed il periodo del lavoro sperimentale.
12. Di piccola dimensione e leggero, di facile impiego sul sito.
13. L'interfaccia di USB è riservata e gli strumenti possono essere utilizzati per sostituire le chiavette USB ed altri dispositivi di archiviazione mobili.
Indicatori tecnici
| caratteristiche 1.Input |
Numero dei canali di tensione: 3 canali
Gamma di misura di tensione: 0 ~ 450V
Cifre del display tensioni: 6 cifre
Numero dei canali correnti: 6 canali
|
|
Gamma corrente di misura: 0 ~ 6A
Cifre correnti dell'esposizione: 6 cifre
Gamma di misura di fase: - 180° ~ + 180°
Durate dell'analisi armonica: 2 ~ 32 volte
|
| 2. Accuratezza |
Tensione: ± 0,3%
Corrente e potere: ± 0,5%
Angolo di fase: ± 3°
|
|
Errore di misurazione contento di tasso di tensione armonica: ≤0.3%
Errore di misurazione contento corrente armonico di tasso: ≤0.5%
|
| 3. Temperatura di lavoro |
- 15℃ ~ + 40℃ |
| 4. Alimentazione elettrica di carico |
CA 160V ~ 260V |
| 5. Isolamento |
La resistenza di isolamento della tensione e dei terminali correnti dell'input al gabinetto è ≥100MΩ.
L'estremità dell'input dell'alimentazione elettrica sopporta una frequenza industriale di 2KV (efficace valore) fra le coperture e dura 1 minuto.
|
| 6. Volume |
250mm * 160mm * 60mm |
| 7. Peso |
1.8Kg |

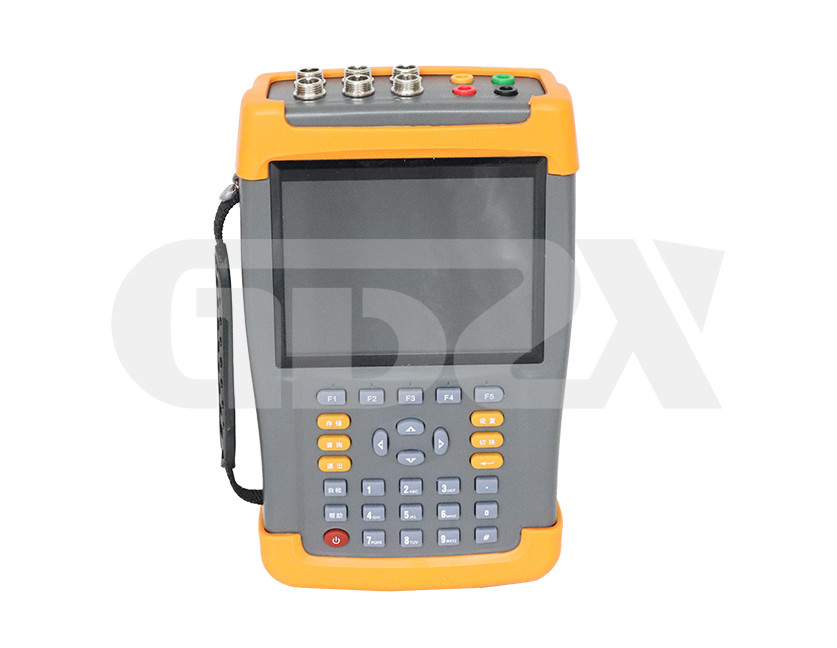

Immagini del prodotto
