Sorgente di alimentazione standard trifase CA programmabile internazionale

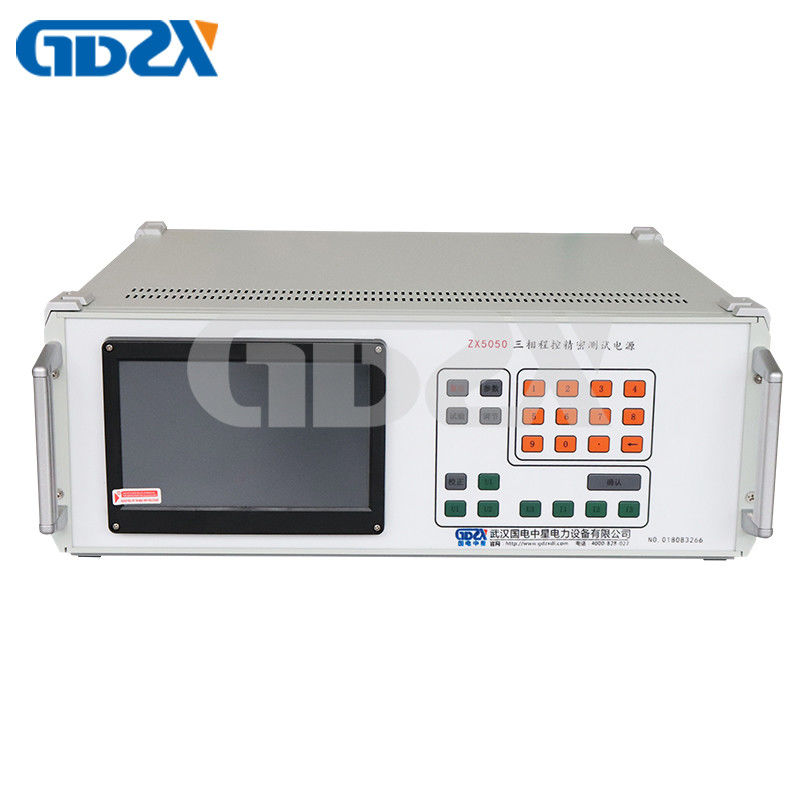

L'alimentatore di prova programmabile trifase ZX5050 adotta una struttura integrata di sorgente di misura, utilizzando un sistema embedded, un display LCD a colori TFT a grande schermo, touch screen, chip CPLD e una serie di dispositivi avanzati come A/D e D/A ad alta precisione, ecc. È di piccole dimensioni e leggero, e può essere ampiamente utilizzato nell'industria della misurazione dell'elettricità, nei laboratori di elettricità e in altri dipartimenti correlati, rendendolo facile da trasportare e utilizzare sul posto.

1. Il pannello di controllo touch screen e il pulsante della maschera facciale vengono utilizzati per visualizzare una grande quantità di informazioni, il che è semplice e comodo da usare.

2. Misuratore di energia integrato, che visualizza parametri come tensione, corrente, frequenza, fase, potenza attiva, potenza reattiva, potenza apparente, fattore di potenza, ecc.

3. Ha molteplici funzioni di protezione: protezione da limitazione di corrente, protezione dell'amplificatore di potenza, protezione da cortocircuito di tensione, protezione da circuito aperto di corrente, protezione termica dell'amplificatore di potenza e altre funzioni.

4. Ingranaggio intelligente: all'interno dell'intervallo di uscita consentito dello strumento, gli utenti possono impostare liberamente l'ingranaggio di tensione e corrente nominale di ogni tensione e corrente trifase. I punti di prova e i dettagli di regolazione della tensione e della corrente si riferiscono al valore dell'ingranaggio nominale impostato dall'utente, rendendo comodo per gli utenti operare.

5. Ricchi punti di prova di tensione, corrente e fase per un facile utilizzo.

6. Dotato di porta seriale RS232 per un facile controllo del computer e aggiornamento del software.

1. Uscita di potenza

1) Tensione: 10~450V (intervallo di tensione interno 57,7, 100, 220V, 380V), potenza di uscita 20VA.

2) Corrente: 0,001-20A (intervallo di corrente interno 0,2, 1, 5, 20A), potenza di uscita 20VA. (Corrente 0-100A può essere personalizzata)

3) Frequenza di uscita: 45-65Hz.

4) Fase di uscita: 0-359,99 °.

5) Stabilità: tensione e corrente 0,02%. (2 minuti)

6) Distorsione: distorsione di tensione e corrente non superiore allo 0,5% (carico non capacitivo)

2. Precisione di uscita e visualizzazione

Progetto: Risoluzione

Tensione: 4 cifre significative

Frequenza: 0,001Hz

Fase: 0,01 °

Fattore di potenza: 0,001

Potenza attiva: 4 cifre significative

Potenza reattiva: 4 cifre significative

Potenza apparente: 4 cifre significative

3. Punti di prova di regolazione dell'uscita comuni

1) Punti di prova della tensione: 80%, 90%, 100%, 110%, 120%.

2) Punti di prova della corrente: 1%, 5%, 10%, 20%, 50%, 100%, 120%.

3) Punti di prova di fase: 0,5L, 0,86L, 1,0, 0,86C, 0,5C.

4) L'ampiezza della tensione e della corrente trifase può essere regolata separatamente, con una finezza di regolazione del 10%, 1%, 0,1% e 0,01%; Regolare l'intervallo al 125%.

5) La fase e il fattore di potenza della tensione e della corrente trifase possono anche essere regolati in fase, con una finezza di regolazione rispettivamente di 10 °, 1 °, 0,1 ° e 0,01 °.

6) UB e UC possono anche regolare la fase di UA separatamente.

7) La regolazione della frequenza si ottiene regolando insieme la tensione e la corrente trifase, con una finezza di regolazione rispettivamente di 5Hz, 1Hz, 0,1Hz e 0,01Hz.

4. Alimentazione: monofase CA 182-262V, 50/60Hz.

5. Dimensioni esterne: 500 × seicento × 178mm

6. Peso: 27 kg.
