Dettagli:
Termini di pagamento e spedizione:
|
| Nome di prodotto: | Tester di resistenza di terra a doppio morsetto | Alimentazione elettrica: | Batteria al litio ricaricabile DC 7,4 V 1,8 Ah |
|---|---|---|---|
| Luce posteriore: | Retroilluminazione dello schermo bianca controllabile, adatta per l'uso in luoghi bui | Frequenza della prova: | 128Hz/111Hz/105Hz/94Hz (selezione automatica della frequenza) |
| Testare la forma d'onda della tensione: | sinusoide | Corrente di prova di cortocircuito: | CA 20 mA massimo |
| Tensione di linea: | Misurazione inferiore a 100 V CA | Interfaccia di comunicazione: | Con l'interfaccia USB, i dati memorizzati possono essere caricati sul computer, salvati e stampati |
| Temperatura ed umidità di lavoro: | -10℃~40℃; sotto l'80% UR | Resistenza di isolamento: | 20 MΩ o più (500 V tra circuito e custodia) |
ZXET3008 Tester di resistenza alla terra a doppia pinza
Introduzione del prodotto
L'host ha un grande schermo LCD con retroilluminazione e indicazione grafica a barre, che è chiaro a colpo d'occhio. Allo stesso tempo, può memorizzare 2000 set di dati, e attraverso il software di dati,può ottenere funzioni come la lettura, consultazione, salvataggio, segnalazione e stampa di dati storici.
Caratteristiche
1. metodo a doppia pinza, metodo di selezione, metodo a due, tre o quattro fili per testare la resistenza alla terra;
2. prova di resistenza del circuito, resistenza di accensione, resistenza di corrente continua, resistenza di connessione equipotenziale;
3. resistenza del suolo, corrente alternata, corrente di fuga, prova di tensione di terra;
4. Progettato secondo il nuovo standard per la prova meteorologica di resistenza al fulmine;
5La corrente di prova di resistenza alla terra raggiunge i 20 mA;
6- Disegno speciale della scatola degli attrezzi, resistente;
7. La scatola degli attrezzi può essere selezionata in nero o giallo;
8Tecnologia FFT, tecnologia AFC, forte capacità anti-interferenza;
9. Intervallo: 0,000Ω 30000Ω; 0 100V; 0 600A;
10Risoluzione: 0,001Ω; 0,1V; 0,1mA.
| Funzioni | Misurazione della resistenza alla terra, della resistività del suolo, della resistenza a corrente continua, della resistenza di accensione, della resistenza di connessione equipotenziale, della tensione di terra, della corrente alternata, della corrente di perdita |
| Fornitore di alimentazione | Batteria al litio ricaricabile a corrente continua 7,4 V 1,8 Ah |
| Luce posteriore | controllante di retroilluminazione per schermo bianco, adatto per l'uso in ambienti scuri |
| Misurazione | Misurazione di precisione con metodo a 4 fili, metodo a 3 fili, metodo semplice a 2 fili, metodo di selezione, metodo a doppia pinza per misurare la resistenza alla terra |
| Metodi di misura | Metodo di misurazione con due, tre e quattro fili: metodo di cambio di polo, cortocircuito di misurazione corrente 20mA Max |
| Metodo di misurazione di selezione: metodo di cambio di polo, cortocircuito di misurazione corrente 20mA Max | |
| Metodo a doppia pinza: metodo di misurazione dell'inductanza reciproca senza contatto, corrente di prova 1mA Max | |
| Resistività del suolo: metodo quadrupolo (metodo Wenner) | |
| Resistenza CC: metodo di cambio di polo | |
| Corrente CA: rettifica media (clampaglia) | |
| Tensione a terra: rettifica media (tra interfaccia P (S) -ES) | |
| Distanza | Metodo a due, tre o quattro fili per misurare la resistenza alla terra (R): 0,000Ω ~ 30000Ω |
| Metodo di selezione per misurare la resistenza alla terra (Re): 0,00Ω ~ 3000Ω | |
| Metodo di doppia pinza per misurare la resistenza alla terra (Re): 0,01Ω ~ 200Ω | |
| Metodo di doppia pinza per misurare la resistenza alla terra (Re): 0,01Ω ~ 200Ω | |
| Tensione di terra (50Hz / 60Hz): AC 0,0 ~ 100,0V | |
| Corrente alternata (50Hz / 60Hz): AC 0,00mA ~ 600,0A | |
| Risoluzione massima |
Metodo a due, tre, quattro fili per misurare la resistenza alla terra (Re), la resistenza a corrente continua:0.001Ω(0.000Ω~29.999Ω); 0.01Ω(30.00Ω~299.99Ω) 0.1Ω(300.0Ω~2999.9Ω);1Ω(3000Ω~30000Ω) |
|
Metodo di selezione per misurare la resistenza alla terra (Re): 0.01Ω(0.00Ω~29.99Ω);0.1Ω(30.0Ω~299.9Ω) 1Ω ((300Ω~3000Ω) |
|
|
Metodo di doppia pinza per misurare la resistenza alla terra (Re): 0.01Ω(0.01Ω~0.99Ω);0.1Ω(1.0Ω~29.9Ω) 1Ω(30Ω~200Ω) |
|
|
Resistività del suolo (ρ): 0.01Ωm(0.00Ωm~99.99Ωm) 0.1Ωm(100.0Ωm~999.9Ωm) 1Ωm(1000Ωm~9999Ωm) 10Ωm(10.00kΩm ~99.99kΩm) 100Ωm ((100.0kΩm~999.9kΩm) 1kΩm(1000kΩm~9000kΩm) |
|
| Tensione di terra ((50Hz/60Hz): 0,1V | |
| Corrente AC ((50Hz/60Hz): 0,01mA | |
| Precisione |
Metodo a due, tre, quattro fili per misurare la resistenza alla terra (Re), la resistenza a corrente continua (R-): ± 2%rdg±0,05Ω (0,000Ω~29,999Ω) ± 2%rdg±3dgt (30,00Ω~299,99Ω) ± 2%rdg±3dgt (300.0Ω~2999.9Ω) ± 4%rdg±3dgt (3.000kΩ~30.00kΩ) Nota: 1. errore aggiuntivo a rC max o rP max≤±5%rdg±5dgt.(rC max:4kΩ+100R<50kΩ, rP max:4kΩ+100R<50kΩ) 2. Errore aggiuntivo alla tensione di interferenza di 5V ≤ ± 5%rdg±5dgt |
|
Metodo di selezione per misurare la resistenza alla terra (Re): ± 2%rdg±5dgt ((0,00Ω~29,99Ω) ± 2%rdg±3dgt ((30,0Ω~299,9Ω) ± 2%rdg±3dgt (300Ω~3000Ω) |
|
|
Metodo di doppia pinza per misurare la resistenza alla terra (Re): ±10%rdg±5dgt ((0,01Ω~100Ω) ±20%rdg±5dgt ((101Ω~200Ω) |
|
|
Resistività del suolo (ρ): secondo la precisione di misurazione di R (ρ=2πaR a:1 m~100m;π=3.14) |
|
| Tensione di terra ((50Hz/60Hz): ±2%rdg±3dgt | |
| Corrente AC ((50Hz/60Hz): ±2%rdg±3dgt | |
| Forma d'onda della tensione di prova | Ondata sinusoidale |
| Frequenza di prova | 128Hz/111Hz/105Hz/94Hz ((Selezione automatica della frequenza) |
| Corrente di prova di cortocircuito | AC 20mA massimo |
| Tensione di prova in circuito aperto | 40V di corrente alternata |
| Distanza tra gli elettrodi | 1m~100m |
| Modalità di visualizzazione | Display LCD di 6 cifre con retroilluminazione |
| Istruzioni di misura | Indicazione lampeggiante del LED durante la misurazione, display LCD di conto alla rovescia |
| Dimensione LCD | 128 mm × 75 mm |
| Display LCD | 124 mm × 67 mm |
| Dimensione | Dimensioni dello strumento: lunghezza, larghezza e altezza 320 mm × 275 mm × 145 mm |
| Presa di corrente: lunghezza, larghezza e altezza circa 220 mm × 100 mm × 27 mm | |
| Dimensioni del pacchetto | Confezione esterna: lunghezza, larghezza e altezza circa 400 mm × 245 mm × 335 mm |
| Linea di prova standard | Rosso 15m, Nero 15m, Giallo 10m, Verde 10m |
| Linea di prova semplice | 2 barre: rosso 1,6 m, nero 1,6 m |
| Scala di terrazione ausiliaria | 4 pezzi:φ10 mm×150 mm |
| Presa di corrente | 2 pezzi: CT1 pinza rosso nero, CT2 pinza blu nero |
| Calibro corrente della pinza | φ52 mm |
| Calibro corrente della pinza | 1000:1 |
| Corrente della presa di presa | Lunghezza 2 m |
| Tempo di misura |
corrente alternata: circa 2 volte al secondo; Tensione di terra: circa 2 volte al secondo; Resistenza al suolo: circa 7 secondi / ora |
| Tempi di misura | Più di 5000 volte (prova di cortocircuito, prova una volta, arresto per 30 secondi e quindi prova) |
| Tensione della linea | Misurazione al di sotto di 100 V CA |
| Interfaccia di comunicazione | Con l'interfaccia USB, i dati memorizzati possono essere caricati sul computer, salvare e stampare |
| Linea di comunicazione | 1 cavo di comunicazione USB, lungo 1,5 m |
| Conservazione dei dati | Il simbolo "HOLD" indica il momento in cui i dati sono conservati. |
| Immagazzinamento dati | Gruppi 2000, indicazione di stoccaggio "MEM", visualizzazione "FULL" indica che lo stoccaggio è pieno |
| Accesso ai dati | Il simbolo "READ" indica il controllo dei dati |
| Visualizzazione del sovrafflusso | Indicazione del simbolo "OL" in caso di sovraccarico |
| Indicazione di corrente bassa della pinza di corrente | Quando si seleziona il metodo o il metodo a doppia pinza, quando il segnale di corrente ricevuto dalla pinza CT2 è inferiore a 0,5 mA, viene visualizzato il simbolo "".la direzione della pinza della pinza di corrente CT2 deve essere controllata |
| Prova di interferenza | Identificare automaticamente il segnale di interferenza, la tensione di interferenza è superiore a 5V indicazione del simbolo "NOISE" |
| Prova a terra ausiliaria | Con funzione di prova del valore di resistenza alla terra ausiliaria, 0,00kΩ~30,00kΩ ((100R+rC<50kΩ,100R+rP<50kΩ) |
| Funzione di allarme | Quando il valore misurato supera il valore di impostazione dell'allarme, "Bip-Bip-Bip-" |
| Voltaggio della batteria | Quando la tensione della batteria è insufficiente, viene visualizzato il simbolo di bassa tensione della batteria per ricordare alla batteria di caricare. |
| Disattivazione automatica | Disattivazione automatica dopo 15 minuti |
| Corrente di lavoro |
Standby: 25mA Max (backlight spento); L'illuminazione di fondo: 25 mA Max (consumo di potenza di retroilluminazione separato); Quando si misura: 150mA Max (backlight spento) |
| Peso | Strumento: 2,66 kg (compresa la batteria) |
| Peso totale: 7,87 kg (compreso l'imballaggio) | |
| Scatola degli attrezzi | Disegno speciale della scatola degli attrezzi, può sopportare 200 kg |
| Temperatura di lavoro e umidità | -10 °C ~ 40 °C; inferiore all'80% rh |
| Temperatura e umidità di conservazione | -20 °C ~ 60 °C; inferiore al 70% di rh |
| Protezione da sovraccarico | Misurazione della resistenza alla terra: AC 280V / 3 secondi tra le porte C (H) -E, P (S) -ES |
| Resistenza dell'isolamento | 20 MΩ o più (500 V tra circuito e cassa) |
| Resistete. | 20 MΩ o più (500 V tra circuito e cassa) |
| Caratteristiche elettromagnetiche | IEC 61326 (EMC) |
| Adatto alle norme di sicurezza |
IEC61010-1 (CAT III 300V, CAT IV 150V, grado di inquinamento 2); IEC61010-031; IEC61557-1 (resistenza al terreno); IEC 61557-5 (resistività del suolo); JJG366-2004 (misuratore di resistenza al suolo); JJG1054-2009 (misuratore di resistenza alla terra delle pinze). |

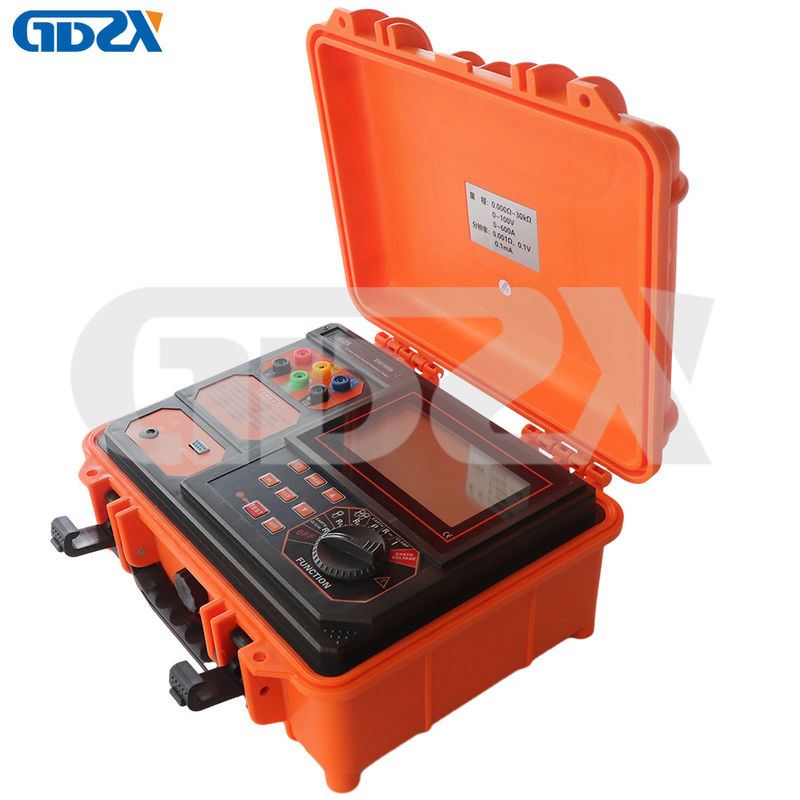

Immagini del prodotto
