| Nome di prodotto: | Tester ad alta tensione di caratteristiche dinamiche del commutatore | Gamma di prova: | risoluzione 0.01ms~18000ms: 0.01ms |
|---|---|---|---|
| Corrente: | uscita corrente massima: 20A | Alimentazione elettrica dello strumento: | ± 10% di AC/DC 220V; 50Hz ± 2% |
| Alimentatore in CC: | uscita di tensione: 35~265V adeguamento continuo, uscita corrente: ≤ 20A (periodo ridotto) | Dimensione ospite: | 380×280×170mm |
| Condizioni di funzionamento: | -10~+50 centigrado | Umidità relativa: | ≤90% |
| Evidenziare: | Interruttore visualizzato del commutatore di alta tensione dell'interfaccia,8,4" interruttore del commutatore dello schermo a colori |
||

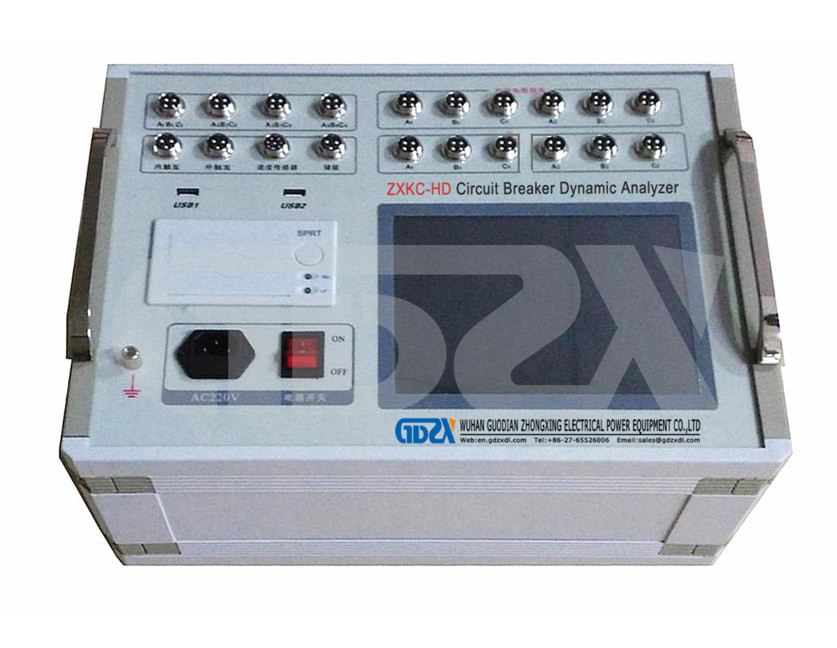

Il tester ad alta tensione di caratteristiche dinamiche del commutatore di ZXKC-HD specialmente è sviluppato e prodotto per verificare le caratteristiche dinamiche di vari commutatori ad alta tensione, quali i commutatori di olio, i commutatori di vuoto ed i commutatori dell'esafluoruro dello zolfo. È fornito dello schermo a colori a 8,4 pollici, sistema delle finestre, interfaccia amichevole, pannello di tocco, adatto a lavoro in loco.
Caratteristiche
1. 8,4" pannello del LED, sistema di esercizio delle finestre, interfaccia umanizzata dell'operazione, interfaccia visualizzata, touch screen, tutto questi è pratico per uso.
2. La stampante termica ad alta velocità è utilizzata per la stampa dei dati di prova sul sito.
3. L'alimentazione elettrica operativa integrata interno, senza avere bisogno dell'alimentazione elettrica secondaria in loco, è conveniente e di facile impiego sul sito. Fornisce all'alimentazione elettrica regolabile della gamma da DC20~265V 20A di corrente. Fissi a caso i valori di tensione dell'operazione della bobina di rottura e di chiusura ed effettui una prova dell'operazione di bassa tensione dell'interruttore.
4. Fornisca di sensori della fodera, sensori di rotazione, sensori e supporti universali ed i collegamenti multifunzionali fissi dedicati, in grado di essere facili da montare.
5. Misura per tutti i tipi circa il commutatore di SF, apparecchiatura composita di GIS, commutatore di vuoto, commutatore di olio, prodotto in domestico o all'estero.
6. Ottenga i dati ed i grafici globali tramite un'azione di accensione.
7. L'elaboratore centrale può memorizzare 10000 gruppi di dati di prova in loco (scheda di memoria esterna di sostegno), temporizzatore in tempo reale interno, facile archivare.
8. Fornisca dell'interfaccia di USB, in grado di conservare i dati direttamente nel disco di USB e carichi in computer per analizzare e conservare.
9. Misuri simultaneamente 12 contatti del metallo di modo.
10. Generi la norma avvolgono le curve con i dati di prova del commutatore che provano da parecchi strumenti (2~10), poi le analisi di comportamento e confronti e commuta le analisi delle frequenze di vibrazione pure.
11. Il circuito diblocco interno ha potuto incontrare l'uso affidabile interno 500KV nella sottostazione del trasformatore.
Indicatori tecnici
| Misura di tempo | Breakswitch: 12channels fixedseparating: 6 canali Commutatore della grafite: 6 canali una doppia estremità di 6 canali che collega commutatore a massa |
tempo (di chiusura) d'apertura fisso |
| Interno-fase di apertura (chiudersi) con asincronismo | ||
| Interfase di apertura (chiudersi) con asincronismo | ||
| Tempo di rimbalzi di apertura (chiudersi) (e tempi) | ||
| Gamma di prova | risoluzione 0.01ms~18000ms: 0.01ms | |
| gamma di misura di velocità | sensore 0.01~25.00m/s di 1mm, | (velocità d'apertura istantanea di chiusura istantanea) Fascia oraria nominata (segmento del colpo o velocità media di segmento di angolo) |
| sensore 0.001~2.50m/s di 0.1mm | ||
| 0,5 sensori di angolo di dgree: ° di 1Cycle /0.5 | ||
| misura del colpo | colpo del contatto mobile (colpo) | |
| colpo del contatto (apertura) | ||
| oltrepassi il colpo o ritracci (sopra il viaggio) | ||
| Gamma di misura del sensore | sensore della fodera: 50mm, risoluzione: 0.1mm, | |
| un sensore di 360 cavi: 360°, risoluzione: 0,5 gradi, | ||
| Sensore di selezione: 300mm, 1000mm, sensore di accelerazione | ||
| corrente | uscita corrente massima: 20A | |
| Alimentazione elettrica dello strumento | ± 10% di AC/DC 220V; 50Hz ± 2% | |
| Alimentatore in CC | uscita di tensione: 35~265V adeguamento continuo, uscita corrente: ≤ 20A (periodo ridotto) | |
| distacco della gamma di misura del commutatore | (1). Uscita di tensione: DC35~265V (regolabile) | |
| (2). Tempo dell'uscita corrente: 0.01~19 s (settable) | ||
| (3). tempo massimo di acquisizione del segnale del contatto: 19s | ||
| (4).Measurable contatto che si chiude, tempo d'apertura, l'asincronismo trifase, rimbalza il tempo e la frequenza. |
||
| Dimensione ospite | 380×280×170mm | |
| condizioni di funzionamento | -10~+50 centigrado | |
| umidità relativa | ≤90% | |
