Dettagli:
Termini di pagamento e spedizione:
|
| Numero di modello: | ZXHQ-B+ | Alimentazione elettrica del lavoro: | AC220V±10%, 50Hz/60Hz |
|---|---|---|---|
| Uscita:: | 0~180Vrms, 12Arms, 36A (valore di picco) | Nome di prodotto:: | analizzatore di CT pinta di metodo di tensione di Variabile-frequenza |
| Marca: | GDZX | Norme della prova: | IEC60044-1, IEC60044-6, C57.13 |
| Accuratezza di misura di tensione: | ±0.2% | Archiviazione di dati: | 1000 |
| Evidenziare: | insieme della prova di ct pinta,insieme della prova del trasformatore corrente |
||

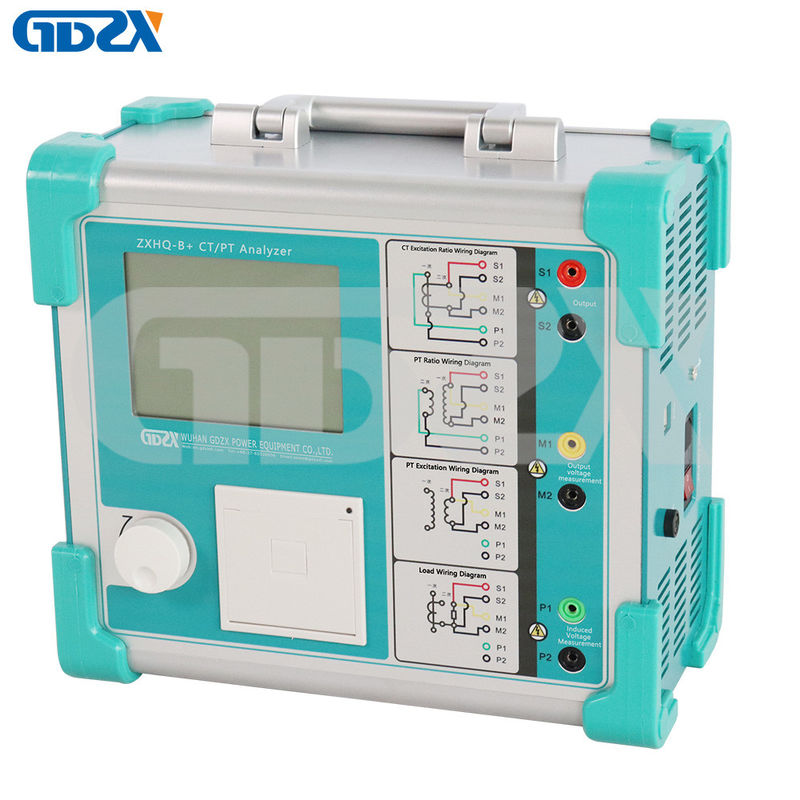

Analizzatore variabile di CT pinta di frequenza di norme di IEC + di ZXHQ-B
L'analizzatore di ZXHQ-B+ CT/PT è nuovo prodotto creato dopo ampiamente adotta i consigli e lo studio teorico profondo dei clienti.
La serie di prodotto fornita di DSP ad alto rendimento e di BRACCIO, avanzati FabbricazioneLa tecnologia ha assicurato una prestazione di prodotto stabile ed affidabile. Interamente funzioni, pricipalmente per la prova di varia unità elettromagnetica di CT (tipo del tipo, di misurazione di protezione, tipo di TP) e della pinta: le caratteristiche di eccitazione (caratteristiche di volt-ampère), gira il rapporto, la polarità, la resistenza di avvolgimento secondario, il carico secondario, l'errore di rapporto, errore di angolo. Possono inoltre attraverso l'interfaccia di USB per trasferimento di dati e caricare i dati di prova, pubblicare e risparmiare o stampare. L'operazione semplice e conveniente, migliora l'efficienza del lavoro.
Completo, alto livello di automazione, alta efficienza, conducente nel mercato. Sono le apparecchiature di collaudo professionali per il trasformatore di misura controllano il settore produzione energia elettrico.
Caratterizza l'introduzione:
1.No hanno bisogno dei trasformatori standard, ripetitore, scatola del carico, gruppo di regolazione di tensione o cavi correnti primari, il collegamento semplice del cavo e l'operazione semplice
2. curva di caratteristiche della prova CT/PT A/V e curva di errore di 10% basata sul metodo variabile avanzato di frequenza, sulla tensione CA dell'uscita massima 160V e sulla corrente d'uscita 5Arms (valore di picco: 15A) ma tensione del ginocchio di CT fino a 60KV.
3. può misurare l'errore di rapporto e l'errore di angolo con alta precisione, ha permesso la variazione degli errori di rapporto: ±0.05%, ha permesso la variazione degli errori di angolo: ±2min, può collaudare i trasformatori correnti del livello 0.02S, gira il campo di misura di rapporto: 1~35000
4. visualizzi automaticamente i parametri: tensione del punto del ginocchio/corrente, curva di errore di 10% (5%), fattore di limite di accuratezza (ALF), fattore di sicurezza dello strumento (FS), la seconda volta costante (st), induttanza saturata ed insatura ecc. di coefficiente di induzione residua (Kr).
5. si conforma alle norme: IEC60044-1, GB16847 (IEC60044-6) GB1207 ecc, auto scelgono la norma di prove conformemente ai tipi ed ai livelli del trasformatore
il clic 6.One può finire la resistenza di CC di CT, l'eccitazione, il rapporto, prova di polarità. Un modo di collegamento del cavo per tutta la prova di CT eccetto il test di carico
7. interfaccia amichevole
il LCD a 8.5.7 pollici, elimina in sole
9.Optical girano il topo per controllare, semplice funzionare
10.built-in stampante per la stampa delle relazioni sull'esperimento
interfaccia di comunicazione di 11.With USB
capacità di stoccaggio 12.Dta fino a 1000 insiemi, non perdere quando spento
software di analisi 13.With per il paragone i dati e della valutazione
14.Easy da portare poichè il peso è di meno di 9 chilogrammi. (OSPITE)
Parametri del prodotto:
| Uscita | 0~180Vrms, 12Arms, 36A (valore di picco) | |||||||
| Rapporto di CT | Gamma | 1~40000 | accuratezza | ±0.05% | ||||
| Rapporto della pinta | Gamma | 1~40000 | accuratezza | ±0.05% | ||||
| Fase | Gamma | ±2min | risoluzione | 0.5min | ||||
| Resistenza di CC di bobina secondaria | Gamma | 0~300Ω | risoluzione | 0.2%±2mΩ | ||||
| Carico di CA | Gamma | 0~1000VA | accuratezza | 0.2%±0.02VA | ||||
| Alimentazione elettrica | AC220V±10%, 50Hz/60Hz | |||||||
| Condizioni ambientali | Temperatura di funzionamento: - 10ºC~50ºC, umidità: ≤90% | |||||||
| Peso e dimensioni | Dimensioni: 365*290 *153mm, peso netto<10kg> | |||||||
Parametri tecnici dell'ANALIZZATORE di CT pinta:
|
MODELLO |
ZXHQ-B + | ||
| Norme della prova | IEC60044-1, IEC60044-6, C57.13 | ||
| Uscita | 0~180Vrms 12Arms 36A (picco) | ||
| misura di tensione del ginocchio | 60kV | ||
| Accuratezza di misura di tensione | ±0.2% | ||
| Misura corrente | / | ||
|
Rapporto di CT
|
Gamma | 1~40000 | |
| accuratezza | 0,1% massimo | ||
|
Rapporto della pinta
|
Gamma | 1~40000 | |
| accuratezza | 0,1% massimo | ||
| Fase | errore | ±5min | |
| risoluzione | 0.5min | ||
| Resistenza di CC | Gamma | 0~300Ω | |
| accuratezza | 0.5%±2mΩ | ||
| Carico secondario | Gamma | 0~1000VA | |
| accuratezza | 0.5%±0.05VA | ||
| Archiviazione di dati | 1000 | ||
| Misura di temperatura | / | ||
| Alimentazione elettrica | AC220V±10%, 50Hz | ||
| Condizioni ambientali | Temperatura di funzionamento: -10οC~50οC, umidità: ≤90% | ||
ALCUNE PUNTE:
Perché il tester del trasformatore è diviso in tipo ordinario e nel tipo variabile di frequenza? Come sceglierlo?
Analizzatore comune di CT pinta, pricipalmente usato per la prova caratteristica della prova caratteristica di volt-ampère di CT, di volt-ampère della pinta, prova di polarità di CT, prova di polarità della pinta, prova di polarità di rapporto di trasformazione di CT e prova di polarità di rapporto di trasformazione della pinta;
L'analizzatore variabile di CT pinta di frequenza pricipalmente è usato per gli strumenti multifunzionali della prova in loco progettati per le caratteristiche di volt-ampère, il rapporto di trasformazione, la polarità, la curva di errore, la differenza angolare di rapporto di differenza, il calcolo dei punti di flessione e l'ispezione secondaria del circuito laterale. Sostiene la rilevazione stato di stabilità della pinta e di CT (classe di protezione, classe di misura, classe di TP) e parametri istantanei.
Nel complesso, le funzioni di prova di questi tester di due trasformatori altamente sono sovrapposte. I vantaggi del tester del convertitore di frequenza sopra il tester ordinario del trasformatore sono la velocità, accuratezza e facilità dell'operazione. I vantaggi del tester del convertitore di frequenza di più, ma che il prezzo è inoltre più elevato, i lavoratori di potere devono scegliere secondo i loro bisogni reali.
